Μη-αυτόματος συντάκτης - Εγχειρίδιο οδηγιών
PDF Εγχειρίδιο οδηγιώνΠροσπαθήσαμε να σχεδιάσουμε τον χειροκίνητο επεξεργαστή με τον απλούστερο δυνατό τρόπο, ώστε να μπορεί να χρησιμοποιηθεί ακόμη και από χρήστες με περιορισμένη εμπειρία στους υπολογιστές. Παρ’ όλα αυτά, απαιτεί μια σύντομη εισαγωγή και λίγη εξάσκηση. Μόλις τον συνηθίσετε, η δημιουργία σχεδίων πρίσης θα είναι γρήγορη και εύκολη.

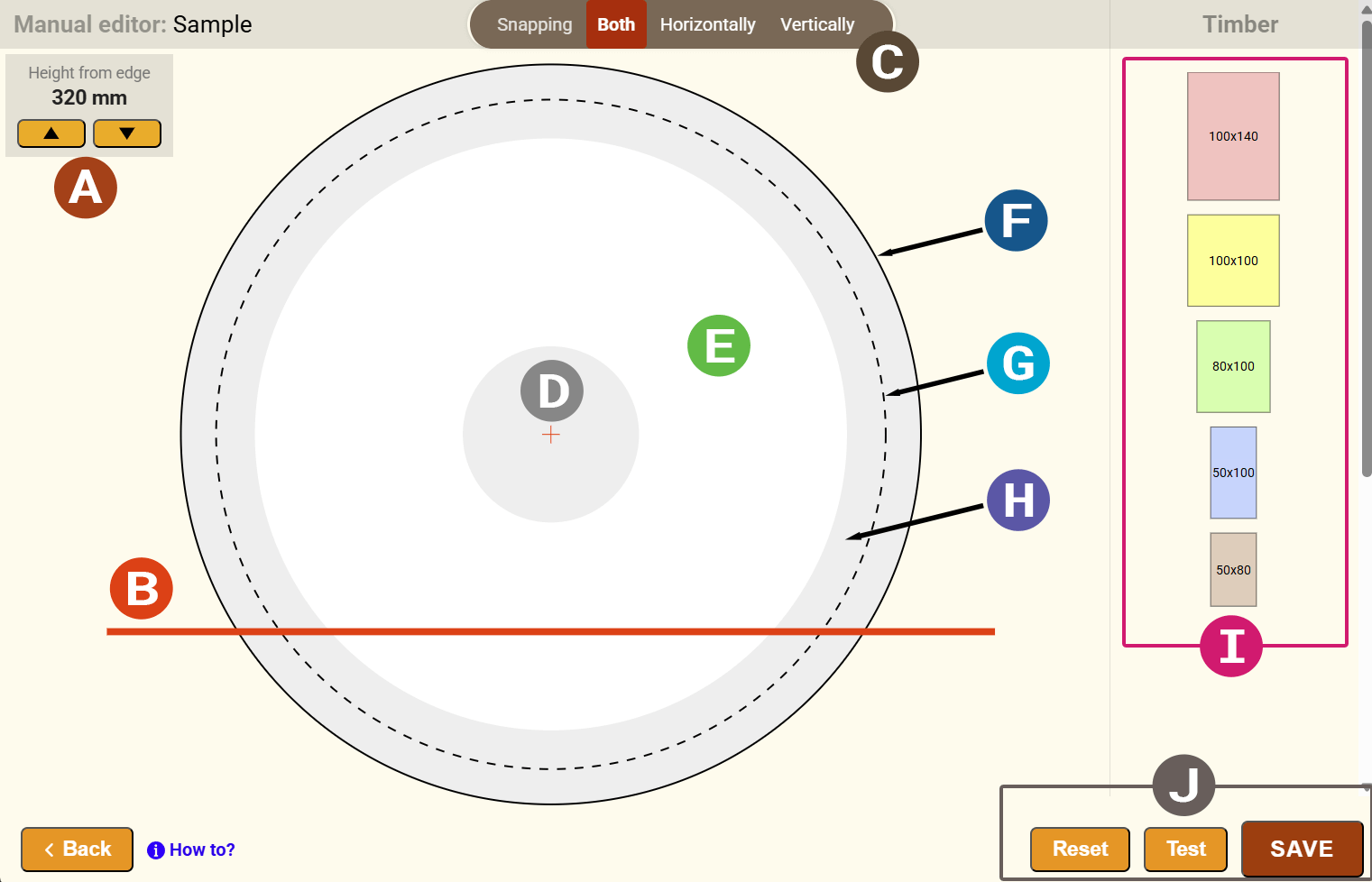

A | Ρύθμιση του βασικού επιπέδου κοπής |
|---|---|
B | Βασικό επίπεδο κοπής (baseline) |
C | Προσκόλληση |
D | Καρδιά |
E | Σομφός |
F | Διάμετρος μεγάλου άκρου |
G | Διάμετρος μικρού άκρου |
H | Ζώνη κοπής σανίδων με ξηρόφλοιο |
I | Εμπορεύματα πριστής ξυλείας |
J | Κουμπιά για την επεξεργασία του σχεδίου |
Ρύθμιση του βασικού επιπέδου κοπής (baseline)
Ρυθμίστε το ύψος του βασικού επιπέδου κοπής (γραμμή βάσης) χρησιμοποιώντας τα κουμπιά στο επάνω άκρο.
Σχέδιο χωρίς περιστροφή
Για σχέδια χωρίς περιστροφή του κορμού, η κόκκινη γραμμή – η γραμμή βάσης – αντιπροσωπεύει το κατώτερο όριο κάτω από το οποίο δεν μπορούν να τοποθετηθούν στοιχεία πριστής ξυλείας. Το ελάχιστο ύψος της, μετρούμενο από το κάτω μέρος, καθορίζεται από τον τύπο της εκχωρημένης μηχανής ή από την παράμετρό της «ελάχιστο ύψος κοπής».
Σχέδιο με περιστροφή
Για σχέδια με περιστροφή, η τοποθέτηση της γραμμής βάσης είναι αυθαίρετη. Η βασική προϋπόθεση είναι ότι, μετά την περιστροφή, η βάση που ορίζεται από τη γραμμή βάσης είναι αρκετά φαρδιά για τη σταθερή τοποθέτηση του κορμού. Η λεπτότερη παράλληλη κόκκινη γραμμή υποδεικνύει το ελάχιστο πάχος της τελευταίας σανίδας, επομένως τα στοιχεία πριστής ξυλείας σε αυτή την περιοχή πρέπει να τοποθετούνται ψηλότερα και να εκτείνονται πέρα από αυτή τη γραμμή. Η απόσταση μεταξύ της γραμμής βάσης και του ελάχιστου πάχους ορίζεται για τη συγκεκριμένη μηχανή από την παράμετρο «ελάχιστο πάχος της τελευταίας σανίδας».
Εισαγωγή στοιχείων πριστής ξυλείας
Στη δεξιά πλευρά, στην ενότητα του επεξεργαστή, εμφανίζονται τα στοιχεία πριστής ξυλείας που έχουν αντιστοιχιστεί στο σχέδιο πρίσης. Για να τοποθετήσετε πριστή ξυλεία στην περιοχή του κορμού, κάντε κλικ στο επιλεγμένο στοιχείο. Το στοιχείο πριστής ξυλείας θα τοποθετηθεί αυτόματα στην περιοχή του κορμού.
Τοποθέτηση πριστής ξυλείας
Ξεκινήστε τοποθετώντας την πριστή ξυλεία στη γραμμή βάσης από τα αριστερά προς τα δεξιά. Τοποθετήστε τον δείκτη πάνω στο στοιχείο πριστής ξυλείας, πατήστε το κουμπί του ποντικιού και σύρετε την πριστή ξυλεία στο σημείο του προφίλ του κορμού όπου θέλετε να τοποθετηθεί. Τοποθετήστε σταδιακά τα υπόλοιπα στοιχεία πριστής ξυλείας από τα αριστερά προς τα δεξιά σε στρώσεις. Όταν το στοιχείο πριστής ξυλείας βρίσκεται στη σωστή θέση και στη σωστή απόσταση από τα άλλα στοιχεία (για το πλάτος της τομής), θα εμφανιστεί μία ή περισσότερες λεπτές μπλε γραμμές και το στοιχείο θα κουμπώσει ακριβώς στη θέση του, ώστε να διατηρείται το πλάτος κοπής. Αφήστε το κουμπί του ποντικιού και το στοιχείο πριστής ξυλείας θα τοποθετηθεί σωστά.
Περιστροφή / διαγραφή στοιχείων πριστής ξυλείας
Τα στοιχεία πριστής ξυλείας μπορούν να περιστραφούν ή να διαγραφούν. Τοποθετήστε τον δείκτη πάνω στο στοιχείο πριστής ξυλείας και πατήστε το πλήκτρο "R" για να το περιστρέψετε ή το πλήκτρο "D" για να διαγράψετε το συγκεκριμένο στοιχείο.
Προσκόλληση
Το σύστημα κουμπώνει αυτόματα το στοιχείο πριστής ξυλείας (οριζόντια και κάθετα) με εκείνα που έχουν ήδη τοποθετηθεί στην περιοχή. Ωστόσο, σε ορισμένες περιπτώσεις είναι απαραίτητο να απενεργοποιηθεί το κούμπωμα. Για τον σκοπό αυτό, υπάρχει ένας διακόπτης στο επάνω μέρος του επεξεργαστή, όπου μπορεί να απενεργοποιηθεί μία από τις κατευθύνσεις κουμπώματος. Για παράδειγμα, αν επιλέξετε την κάθετη επιλογή, το οριζόντιο κούμπωμα θα απενεργοποιηθεί και θα μπορείτε να μετακινείτε το στοιχείο οπουδήποτε στην οριζόντια κατεύθυνση.
Ζουμ - μεγέθυνση
Γυρίζοντας τη ροδέλα του ποντικιού, το σχέδιο πρίσης μπορεί να μεγεθυνθεί ή να σμικρυνθεί.
Δοκιμή και αποθήκευση του σχεδίου
Αφού τοποθετήσετε αρκετά στοιχεία πριστής ξυλείας, συνιστούμε να ελέγχετε τακτικά το σχέδιο πατώντας το κουμπί Δοκιμή. Εάν η θέση οποιουδήποτε στοιχείου πριστής ξυλείας είναι λανθασμένη, το σύστημα θα επισημάνει τα προβληματικά στοιχεία. Εάν το σχέδιο έχει ολοκληρωθεί, πατήστε το κουμπί Αποθήκευση, το σχέδιο θα αποθηκευτεί στο σύστημά μας, τα επιμέρους βήματα πρίσης θα δημιουργηθούν και θα σταλούν στην εφαρμογή για κινητά.
